كيفية قياس حجم المحمل: دليل كامل خطوة بخطوة

لقياس حجم المحمل، تحتاج إلى ثلاثة أرقام: القطر الداخلي (التجويف) ، ال القطر الخارجي (OD) ، و العرض . استخدم الفرجار لقياس كل بُعد مباشرة على المحمل، أو اقرأ رقم الجزء المطبوع للمحمل وقم بفك تشفيره باستخدام مخطط التجويف القياسي. هذه القياسات الثلاثة، المسجلة بالملليمتر أو البوصة، هي كل ما هو مطلوب لتحديد محمل بديل أو طلب محمل مطابق من الكتالوج.

تبدو المحامل بسيطة من الخارج، ولكن عدم التطابق حتى بمقدار نصف ملليمتر في حجم التجويف يمكن أن يمنع الجزء البديل من تركيب عمود أو مبيت على الإطلاق. يشرح هذا الدليل بالضبط كيفية قياس حجم المحمل بشكل صحيح، والأدوات المطلوبة، وكيفية فك تشفير أرقام أجزاء المحمل، والأخطاء التي تؤدي غالبًا إلى طلب الجزء الخاطئ.

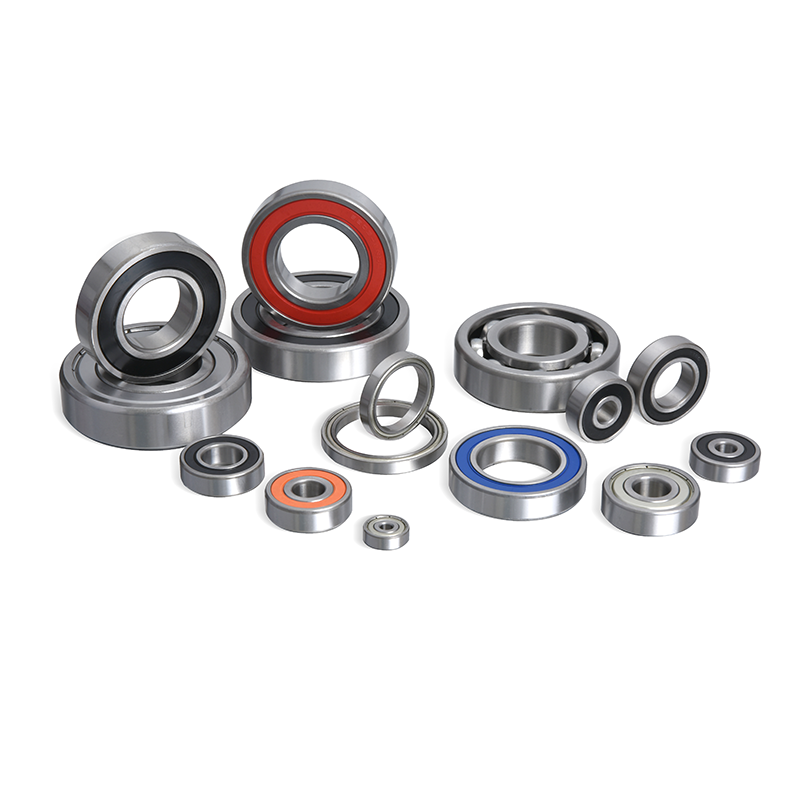

الأبعاد الأساسية الثلاثة لكل محمل

يتم تحديد كل محمل لعنصر التدحرج، سواء كان محملًا كرويًا أو محملًا أسطوانيًا، بنفس الأبعاد الحدودية الثلاثة المحددة بموجب المعايير الدولية ايزو 15:2017 للمحامل الكروية المترية و معيار أبما 9 في الولايات المتحدة. إن معرفة ما يمثله كل بعد هو الخطوة الأولى في قياس حجم المحامل بشكل صحيح.

القطر الداخلي (قطر التجويف)

قطر التجويف هو الثقب الذي يمر عبر مركز المحمل حيث يمر العمود. هذا هو البعد الوحيد الأكثر أهمية، لأنه إذا لم يتطابق التجويف مع قطر العمود، فلا يمكن تركيب المحمل. تتراوح أحجام التجويف عادةً من 3 مم في المحامل المصغرة إلى أكثر من 200 مم في المحامل الصناعية.

القطر الخارجي (OD)

القطر الخارجي هو القياس عبر الحافة الخارجية للمحمل، حيث يوجد داخل الهيكل. يجب أن يتطابق القطر الخارجي مع تجويف المبيت بدقة كافية لتثبيت المحمل دون ارتخاء أو تداخل مفرط.

العرض (أو السُمك)

يشير العرض إلى المسافة من أحد وجهي المحمل إلى الجانب الآخر، ويتم قياسه على طول محور الدوران. في محامل الدفع، يسمى هذا البعد أحيانًا الارتفاع بدلاً من العرض، ولكن يتم قياسه بنفس الطريقة.

البعد	ما يقيسه	أداة نموذجية	النطاق المشترك
تتحمل (القطر الداخلي)	قطر الفتحة الجانبية للعمود	الفرجار الداخلي، الفرجار الرقمي	3 ملم إلى 200 ملم
القطر الخارجي	قطر السطح الجانبي للإسكان	الفرجار الخارجي، الفرجار الرقمي	8 ملم إلى 350 ملم
العرض	المسافة بين الوجهين	مقياس العمق، فكي الفرجار	2 ملم إلى 90 ملم

الجدول 1. الأبعاد الحدودية الثلاثة المحددة بموجب ISO 15:2017 ومعيار ABMA 9 للمحامل الكروية الشعاعية.

الأدوات المطلوبة لقياس حجم المحمل بدقة

يعد الفرجار الرقمي الأداة الأكثر عملية لقياس حجم المحامل بالنسبة لمعظم المستخدمين، حيث يوفر قراءات دقيقة تصل إلى 0.02 مم. من أجل أعمال أكثر تسامحًا، يعمل الميكرومتر أو مقياس التجويف على تحسين الدقة بشكل أكبر.

الفرجار الرقمي والورنييه

يقوم الفرجار الرقمي بقياس التجويف والقطر الخارجي والعرض في أداة واحدة عن طريق التبديل بين الفكين الخارجي والفكين الداخلي وقضيب العمق. تتم قراءة الفرجار الرقمي عادةً بدقة تبلغ 0.01 مم أو 0.0005 بوصة، بينما تتم قراءة الفرجار التقليدي يدويًا بدقة تبلغ حوالي 0.05 مم.

ميكرومتر خارجي وداخلي

يوفر الميكرومتر دقة أعلى من الفرجار، غالبًا في حدود 0.001 مم، مما يجعله الأداة المفضلة للمحامل الدقيقة المستخدمة في المغازل أو علب التروس أو مكونات الفضاء الجوي حيث يكون التراص المتسامح مهمًا.

تحمل الرسوم البيانية رقم

إذا كان المحمل لا يزال يحتوي على رقم جزء واضح مختوم على درعه أو حلقته، فيمكن أن يحل مخطط أرقام المحمل محل القياس المادي بالكامل، حيث أن الرقم نفسه يشفر سلسلة التجويف والقطر الخارجي والعرض.

أداة	الدقة النموذجية	أفضل حالة استخدام	القيد
الفرجار الرقمي	± 0.02 مم	التجويف العام، التطوير التنظيمي، فحص العرض	تعتمد على البطارية
فيرنييه الفرجار	± 0.05 ملم	القياسات الميدانية، لا حاجة للبطارية	أبطأ في القراءة
ميكرومتر	± 0.001 مم	التحقق من التسامح الدقة	نطاق قياس محدود لكل أداة
تحمل رقم الرسم البياني	بالضبط (إذا كان مقروءا)	تحديد سريع، لا حاجة لأي أدوات	لا فائدة منه إذا تم تآكل الرقم

الجدول 2. مقارنة الأدوات الشائعة المستخدمة لقياس حجم المحامل ونطاقات الدقة النموذجية الخاصة بها.

عملية خطوة بخطوة لقياس المحمل

يستغرق قياس المحمل بشكل صحيح أقل من خمس دقائق عند اتباع الخطوات بالترتيب. تنطبق العملية الموضحة أدناه على المحامل الكروية والمحامل الأسطوانية ومعظم محامل الدفع.

1. تنظيف المحمل بقطعة قماش جافة أو هواء منخفض الضغط لإزالة الشحوم أو الأوساخ أو الصدأ الذي يمكن أن يشوه القراءات.
2. تحقق من وجود رقم الجزء المطبوع على الدرع أو الحلقة الداخلية أو الوجه الدائري الخارجي قبل القياس، حيث يمكن أن يؤدي ذلك إلى تأكيد العملية اليدوية أو تخطيها.
3. قم بقياس التجويف عن طريق فتح الفكين الداخليين للفرجار داخل الحلقة الداخلية وأخذ القراءة عند نقطتين يفصل بينهما مسافة 90 درجة، ثم حساب المتوسط إذا كانتا مختلفتين.
4. قياس القطر الخارجي عن طريق إغلاق الفكين الخارجيين للفرجار حول الحلقة الخارجية، والتحقق مرة أخرى من نقطتين للتأكد من الاستدارة.
5. قياس العرض باستخدام شفرة عمق الفرجار أو عن طريق تثبيت المحمل بين الفكين الخارجيين على جانبه.
6. جولة إلى أقرب حجم قياسي ، نظرًا لأن تفاوتات التصنيع تعني أن التجويف "17 مم" قد يُقرأ على أنه 16.98 مم أو 17.01 مم على الفرجار.
7. تحقق من خلال مخطط التجويف للتأكد من أن القياسات الثلاثة تتوافق مع سلسلة محامل حقيقية ومصنعة وليس خطأ في القياس.

كيفية قراءة رقم الاتجاه للعثور على حجمه

تتبع معظم المحامل المترية نظام ترقيم حيث يشير آخر رقمين من رقم الجزء إلى حجم التجويف، بناءً على صيغة تم وضعها بموجب ISO 104 وتستخدم على مستوى الصناعة. بالنسبة لرموز التجويف من 04 إلى 96، اضرب الرمز المكون من رقمين في 5 للحصول على قطر التجويف بالملليمتر.

على سبيل المثال، تحمل مرقمة 6203 يحتوي على رمز تتحمل "03"، والذي يقع ضمن نطاق الاستثناء أقل من 04 بدلاً من قاعدة الضرب في 5. تستخدم رموز التجويف من 00 إلى 03 قيمًا ثابتة بدلاً من الصيغة.

كود تتحمل	قطر تتحمل	رقم الجزء المثال
00	10 ملم	6200
01	12 ملم	6201
02	15 ملم	6202
03	17 ملم	6203
04	20 ملم (4 × 5)	6204
10	50 ملم (10 × 5)	6210

الجدول 3. رموز التجويف المترية القياسية المستندة إلى ISO 104، والتي توضح كيفية ترجمة آخر رقمين من رقم المحمل إلى قطر التجويف.

يوضح رقم الجزء الكامل 6203 أيضًا ما هو أكثر من حجم التجويف: يشير الرقم "6" البادئ إلى سلسلة محمل كروي ذو أخدود عميق أحادي الصف، ويشير الرقم "2" قبل رمز التجويف إلى سلسلة الخدمة الخفيفة، مما يعني أن القطر الخارجي والعرض يتبعان قيمًا موحدة تبلغ 40 مم OD وعرض 12 مم لمجموعة التجويف والسلسلة الدقيقة.

القياس المتري مقابل البوصة: الاختلافات الرئيسية

يتم قياس المحامل المترية بالملليمتر وتتبع ترقيم ISO، بينما يتم قياس المحامل المستندة إلى البوصة بالكسور أو البوصات العشرية وتتبع اتفاقيات الترقيم ANSI/ABMA الشائعة في معدات أمريكا الشمالية التي تم تصنيعها قبل انتشار التقييس المتري عالميًا.

ميزة	محامل متري	محامل بوصة
وحدة القياس	ملليمتر (مم)	بوصة (في)
المعيار الحاكم	ايزو 15 / ايزو 104	أبما / أنسي
منطقة الاستخدام المشتركة	العالمية، السائدة في جميع أنحاء العالم	المعدات القديمة في أمريكا الشمالية
نمط الترقيم	تتحمل كود × 5 الصيغة	التجويف الجزئي (على سبيل المثال، 1/2 بوصة)
قابلية التبادل	غير قابلة للتبديل مباشرة مع أحجام البوصة	غير قابلة للتبديل مباشرة مع الأحجام المترية

الجدول 4. الاختلافات الرئيسية بين أنظمة قياس المحامل المترية والبوصة.

يعد الخلط بين النظامين أحد الأخطاء الأكثر شيوعًا في تحديد المصادر. إن التجويف الذي يبلغ 19.05 ملم مطابق رياضيًا لـ 0.75 بوصة، لكن المحمل نفسه سيحمل رقم جزء مختلف اعتمادًا على المعيار الذي تم تصنيعه بموجبه، لذا فإن تحويل الرقم وحده لا يعد تأكيدًا كافيًا للملاءمة.

كيفية قياس المحمل بدون أرقام مرئية

عندما يتآكل رقم جزء المحمل أو أنه فشل بالفعل وانهار، قم بقياس قطر العمود وتجويف الغلاف مباشرة بدلاً من المحمل نفسه، حيث يجب أن يتطابق هذان السطحان مع تجويف المحمل والقطر الخارجي تمامًا.

قم بقياس العمود حيث يجلس المحمل باستخدام الفرجار الخارجي، وقم بقياس تجويف السكن باستخدام الفرجار الداخلي أو مقياس التلسكوب. يساوي قطر العمود حجم تجويف المحمل، ويساوي تجويف الغلاف القطر الخارجي للمحمل، ضمن التسامح المناسب المحدد من قبل الشركة المصنعة. يمكن عادةً تقدير العرض من الفجوة المتبقية في الهيكل أو مطابقته مع كتالوج بديل باستخدام البعدين المعروفين.

الأخطاء الشائعة التي يجب تجنبها عند قياس حجم المحمل

• القياس على الأوساخ أو الشحوم تراكم، مما يضيف سمكًا زائفًا إلى التجويف أو قراءة OD.
• أخذ نقطة قياس واحدة فقط بدلاً من فحص التجويف أو القطر الخارجي بزاويتين لالتقاط التآكل الخارجي.
• الخلط بين حجم التجويف وحجم العمود بعد أن يتآكل العمود بالفعل بسبب سنوات من دوران المحمل.
• خلط القراءات المترية والبوصة عن طريق تقريب قراءة 0.7874 بوصة إلى "20 مم" دون التحقق مما إذا كانت جزءًا قياسيًا بالفعل.
• تجاهل عرض المحمل بالكامل والطلب على أساس التجويف والإخراج التنظيمي وحدهما، مما قد يؤدي إلى جزء يناسب العمود والإسكان ولكنه يترك فجوة أو يتداخل مع المكونات المجاورة.

الأسئلة المتداولة

ما هي أسهل طريقة لقياس حجم المحمل بدون الفرجار؟

أسهل طريقة بدون الفرجار هي قراءة رقم الجزء المختوم على درع المحمل والبحث عنه في مخطط التجويف، حيث أن الرقم وحده يكشف عن التجويف والقطر الخارجي والعرض بدون أي أداة قياس.

لماذا لا تتطابق قراءة الفرجار مع حجم المحمل القياسي؟

إن قراءة الفرجار التي تنخفض قليلاً عن الحجم القياسي، مثل 16.98 ملم بدلاً من 17 ملم، تعكس عادة تحمل التصنيع العادي أو التآكل البسيط، وليس خطأ في القياس، ويجب تقريبها إلى أقرب حجم تجويف قياسي.

هل يمكنني استخدام المسطرة بدلاً من الفرجار لقياس حجم المحمل؟

يمكن أن تعطي المسطرة حجمًا تقريبيًا للمحمل ولكنها ليست دقيقة بدرجة كافية لطلب استبدال، نظرًا لأن قراءات المسطرة تكون عادةً دقيقة فقط بحوالي 0.5 مم، وهو ما يمكن أن يغطي الفرق بين حجمين قياسيين متجاورين للتجويف.

كيف أعرف إذا كان المحمل متريًا أم بحجم بوصة؟

يكون المحمل متريًا إذا كان رقم الجزء الخاص به يتبع تنسيق رمز التجويف ISO مثل 6203 أو 6309، ويكون بحجم بوصة إذا كان الرقم يشير إلى تعيين بوصة كسرية أو عشرية مثل تلك المستخدمة في سلسلة محامل الأسطوانة المدببة.

هل يهم عرض المحمل إذا كان التجويف والقطر الخارجي متطابقين بالفعل؟

لا يزال العرض مهمًا حتى عندما يتطابق التجويف والقطر الخارجي، لأن المحمل الضيق جدًا أو الواسع جدًا يمكن أن يتحرك داخل الهيكل أو يفشل في الجلوس مقابل الأكتاف المحتجزة، مما يؤدي إلى تآكل مبكر أو ضوضاء.
